气动单向隔膜泵的工作原理

时间：2022-08-23 来源：上海立申水泵制造有限公司

气动单向隔膜泵的工作原理

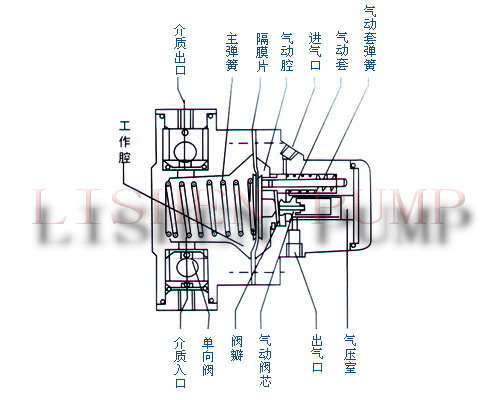

气动单向隔膜泵由工作腔和气动腔两大部分组成，中间由隔膜片隔开，如图示：压缩空气由进气口进入气动腔，由于压力增大使隔膜片向左移，主弹簧被压缩，单向阀开启，将工作腔中的介质压出，气动阀芯左移关闭进气口，空气经阀瓣、气动套、气压室，由出气口排出，气动腔减压，隔膜片复位并向右推，进气口开启，进入下一个动作周期。连续往复式运动引导介质吸入和排出，完成介质的输送工作。
