SZB型水环式真空泵

立申泵业生产的SZB型悬臂水环式真空泵适用抽吸空气或不溶于水、不含固体颗粒、无腐蚀性气体最高真空度可达85%,特别适合于大型水泵引水用。 目前制造的本型号泵有:SZB-4、 SZ

目录

概述

 立申泵业生产的SZB型悬臂水环式真空泵适用抽吸空气或不溶于水、不含固体颗粒、无腐蚀性气体最高真空度可达85%,特别适合于大型水泵引水用。 目前制造的本型号泵有:SZB-4、 SZB-8。其中4(8)表示当水银柱高为520毫米时的气量(升/秒)。
      SZB型水环式真空泵是悬壁式水环真空泵,SZB型水环式真空泵可供抽吸空气或其它无腐蚀性,不溶于水,不含固体颗粒的气体,最低吸入压力为-0.086MPa。SZB型水环式真空泵被广泛用于机械、石油、化工、制药、食品等工业及其它领域,特别适合寺做大型水泵引水用。

结构简图及说明



1.泵盖
2. 泵体
  3. 叶轮
 4. 填料
 5. 填料压盖
6.托架
 7.滚珠轴承
 8. 联轴器
  9.叶轮平健
10.泵轴
11.填料环
12.轴承压盖
  13.法兰盘
14.联轴器平健

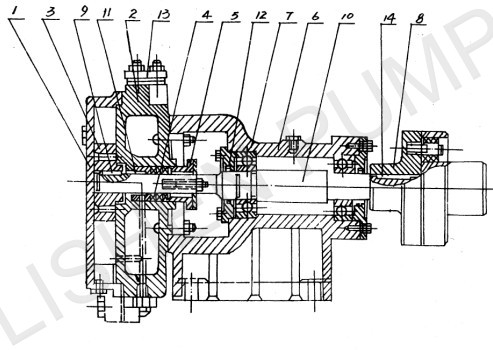

SZB型泵结构如图一所示、工作室由泵体(2)、泵盖(1)构成,上有进排气口(详见图三),下有放水螺塞(15)(见图三),泵盖上有指示旋转方向的箭头,泵体有填料函和填料压盖(5),内装填料(4)密封,泵体侧面的螺丝孔(16)(见图三)为补充水环消耗用水。 由铸铁制成叶轮(3),有12个叶片呈放射状均分布,有平衡孔(其中两个套扣供拆卸用)平衡轴向力。叶轮平键(9)与轴(10)联接并可沿轴向滑动调节间隙。轴为优质钢制成,支承在泵的托架((6)内的两个滚珠轴承(17)上,右端有弹性联轴器(8)和电机直接联接。托架(6)用铸铁制成,有止口保证与泵体准确联接,轴承间有空腔,可存润滑油,用稀油或黄油滑均可。从传动方向看,泵轴为逆时针方向旋转(右边法兰为排气口,左边法兰为进气口)。

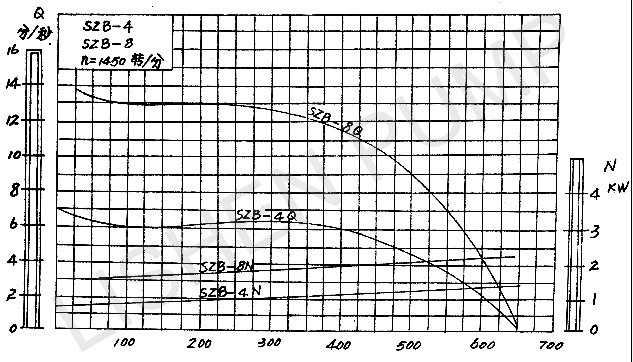

性能曲线图



性能参数





排气量Q

毫米汞柱

最大真空

转数

电机功率(千瓦)

口径

泵重(kg

2/小时

/

mmHg

(转/分)

吸入

吐出

SZB-4

19.8

5.5

440

80%

1450

1.5

ZG1"

ZG1"

42

14.4

4

520

7.2

2

600

0

0

650

SZB-8

38.2

10.6

440

80%

1450

2.2

ZG1"

ZG1"

45

28.8

8

520

14.4

4

600

0

0

650
