S型卧式玻璃钢管道泵

一、什么是S型直联式玻璃钢离心泵:
S型直联式玻璃钢离心泵、又称玻璃钢卧式管道离心泵,其接触液体的过流部件均采用聚乙烯醇缩丁醛、改性酚醛玻璃纤维材料经高温模压而成

目录

概述

 一、什么是S型直联式玻璃钢离心泵
    S型直联式玻璃钢离心泵、又称玻璃钢卧式管道离心泵,其接触液体的过流部件均采用聚乙烯醇缩丁醛、改性酚醛玻璃纤维材料经高温模压而成,具有良好的耐腐蚀,耐温性能高、重量轻、比强度高、不变形等。轴封采用普通型和耐颗粒型机封二种(液下泵不用机械密封)结构合理,消耗功率少。
二、S型玻璃钢管道离心泵的轴封类型:
轴封:采用WB2型外装式F4波纹机械密封,密封可靠,密封可靠,使用时间长。
三、S型玻璃钢管道离心泵应用领域:
    S型玻璃钢管道离心泵主要用于石化、冶炼、染料、印染、农药、制药、稀土、皮革等行业,输送不含固体颗粒、不易结晶、温度不高于100℃的各种非氧化性酸(盐酸、稀硫酸、甲酸、醋酸、丁酸)等腐蚀介质必不可少的理想设备。

选材依据

 四、S型玻璃钢管道离心泵选材依据:
普通钢铁、不锈钢、铝和铅等裳用工程材料在盐酸中腐蚀严重,都不适用。大多塑料对盐酸都有优良的耐蚀性。一类塑料能耐一切浓度和沸点下的盐酸,如酚醛、呋喃、聚三氟氯乙烯、聚四氟乙烯、聚全氟乙烯、聚偏二氟乙烯等。
五、什么是玻璃钢材质:
    酚醛树脂(玻璃钢)制品对非氧化性酸(盐酸、稀硫酸、磷酸等)、盐类溶液、水都有良好的耐蚀性,不耐碱和氧化性酸(硝酸、铬酸等)的腐蚀。

结构图


1 泵盖 2 联接架 3 机械密封 4 轴套 5 轴承 6 电机 7 底座 8 泵体 9 叶轮 10 密封压盖

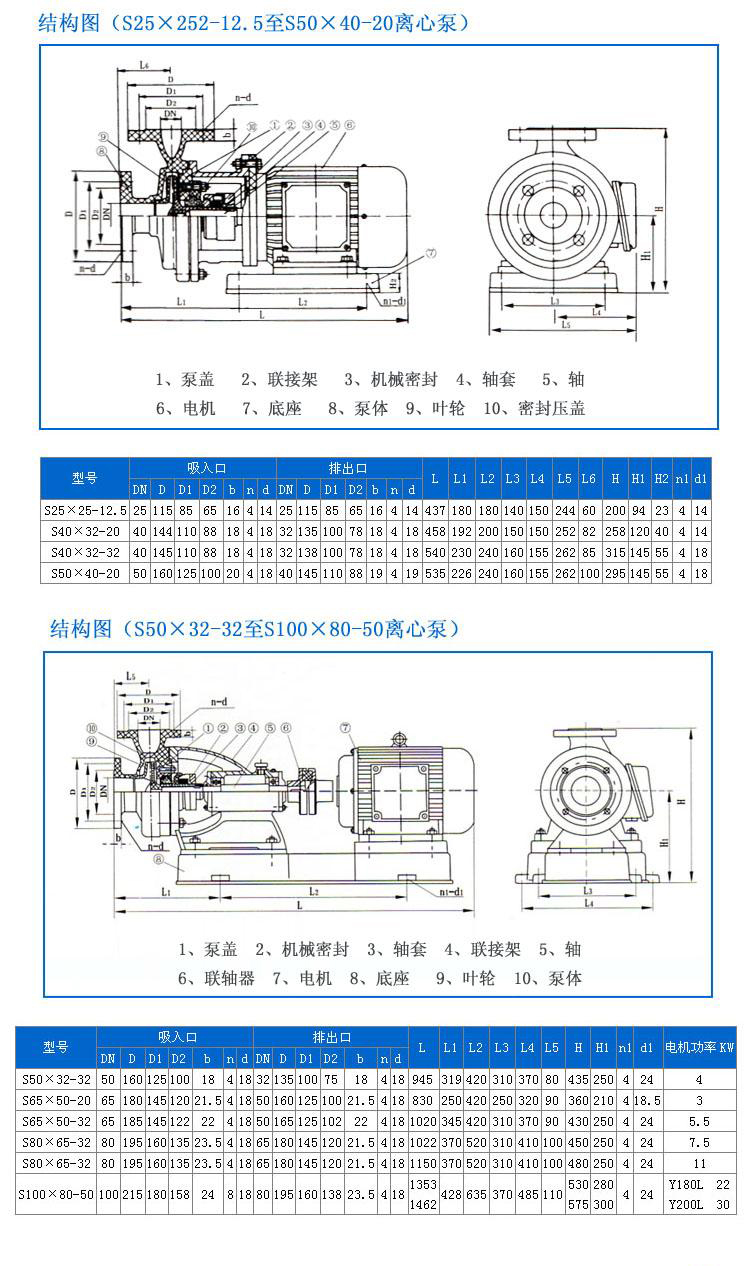

安装尺寸图



性能参数





流量m3/h

扬程    m

转速r/min

效率   %

汽蚀余量 m

电机功率     kw

S25×25-12.5

3.2

12.5

2900

41

3

0.55/0.75

S40×32-20

6.3

20

2900

50

3

1.1/1.5

S40×32-32

6.3

32

2900

45

3

2.2/3

S50×40-20

12.5

20

2900

53

3

2.2/3

S50×32-32

12.5

32

2900

51

3

4.0/5.5

S65×50-20

25

20

2900

64

3

3.0/4

S65×50-25

25

25

2900

61

3

3.0/4

S65×50-32

25

32

2900

60

3

5.5/7.5

S80×55-32

50

32

2900

69

4

7.5/11

S100×80-50

100

50

2900

73

5

22/30
