油桶泵|SB油桶泵

一、主要描述: SB系列电动抽液泵(油桶泵)是上海立申水泵制造有限公司引进西德优质样机开发研制而成,各项技术指标均能达到样机水平,并在样机基础上开发了不同的使用场合不同

下一个:返回列表 上一个:返回列表

目录

概述

 一、主要描述:

    SB系列电动抽液泵(油桶泵)是上海立申水泵制造有限公司引进西德优质样机开发研制而成,各项技术指标均能达到样机水平,并在样机基础上开发了不同的使用场合不同抽吸液体的系列派生产品,上海立申该系列油桶泵为轻便型管式轴流泵,具有效率高,使用、维修方便等特点。该系列泵广泛用于化工、石油化工、精细化工、染料化工、环保、水处理、医药、食品等部门抽吸不同液体。如在易燃易爆场合使用,可选用我公司生产的防爆型电动抽液泵|油桶泵。(SB-3型、SB-4型)使用防爆型电动抽液泵时应按CB38361-2《爆炸环境用防爆电气设备》有关规定并正确使用防爆插头插座。
   立申牌SB系列插桶泵(油桶泵,电动抽液泵)可以直接插入物料桶(最大适用于符合GB/325-1991标准的钢桶)中抽取桶中液体。可输送各种油料、带腐蚀性化学药水、其他液体。根据所输送的液体性质,泵体沾湿部分材料可选用铝合金、不锈钢,316不锈钢等组成。驱动电机配备单相标准电机,防爆电机,高转速电机等多种选择。根据材质,电机不同,型号可分为: SB-1,SB-2,SB-3,SB-3-1,SB-4,SB-5,SB-6,SB-7,SB-8系列铝合金,不锈钢或防爆型。我们备有详细资料,欢迎索取。立申该系列泵可按防爆区域和非防爆区域选用,凡在防爆区域使用配置防爆型电机,这类电机分三种机组型号,当使用条件含各种易燃易爆混合时,应选用最高组级。
    立申该系列泵可输送酸、碱、盐、油品、饮料等介质,广泛用于化工、石油化工、精细化工、染料化工、环保、水处理、医药、食品等部门。同时适用于中小型油田、油库、炼油厂、加油站、农机站、企事业单位、车队、车辆船舶等输送汽油、煤油、柴油、轻质燃油的理想工具 .

二、电动油桶泵使用说明:

1、使用规定电压:线路电压不超过抽液泵铭牌上所规定电压的±10%方可使用。
2、如何装备:开箱后按结构示意图装配,接上电动机(1)并紧接连手机(2)使之泵体与电机为一体(3)上接好出水轮管
3、使用前检查各部件外型完好才能开机使用。
4、本泵不宜作空运转,使用时,抽吸完毕,即停泵,否则会加速叶轮密封件轴承等磨损。也可能磨损泵管,因本泵电机空载转速可达10000转/分。
5、及时调换电刷,电刷磨损到将不能使用时,须及时调换(2只电刷同时调换)否则会使电刷与换向器接触不良引起环损,损坏换向器,严惩时会烧坏电枢。
6、在下列情况下不得使用,在使用过程中如发现绝缘损坏,电源线工电缆护套破裂,插头插座开裂或接触不良,以及断续运转,出现严惩火花等故障时,电机外壳操作时,应立即进行修理。在未修复前不得使用。
7、防止过载,使用时,凡遇转速异常或降低时,应即停机检查是否有杂物卡住叶轮或电机是否发生故障,抽液泵因故刹车时必须立即切断电源。
8、使用工具要爱惜,所有抽涂泵要小心轻放避免受到冲击。

维修保养

 1、经常加脂,电动抽液泵为高速运转,润滑脂易于挥发,故必须使轴承处的润滑能保持清洁,并注意添换。
2、经常检查维修,电动抽液泵应经常检查,维修,须检查电源线:内接线,插头,开关是否良好,绝缘电阻是否正常,刷尾座是事松动,换向器与电刷接触良好,电枢绕级扩定子绕组是否是有适中断路现象,轴承及转动零件是否的损坏等等。
3、保存好每零件和调换相同零件,在拆检本抽液泵时,应保存好每个零件,要特别注意隔爆零件的隔爆面不能使其损伤拉毛包括绝缘衬垫及套管,如有损坏,必须调换上新的相同零件,不得采用低于原材料性能的代用材料或原有规格不符的零件,装配时应将所有零件按原先位置装好,不能遗漏。
4、注意绝缘电阻,长期搁置不用的或在潮湿环境中使用的电动抽液泵,使用前必须用500伏兆欧表测量绕组的绝缘电阻。如绕组与电机壳间绝缘电阻小于7兆欧时,必须对绕组进行干燥处理。
5、注意保存,电动抽液泵应放于干燥,清洁和没有腐蚀性气体的环境中。

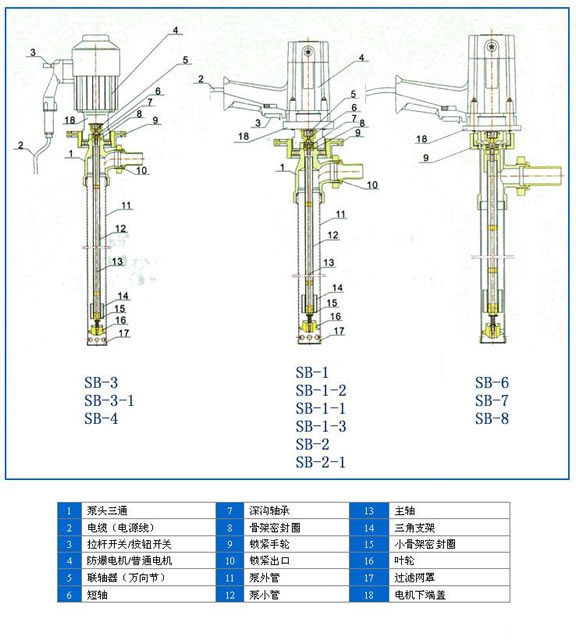

结构简图



使用与维护

 1、全新或长期搁置不用的电动抽液泵,开箱后用500伏兆欧表测量所有带电零件与可能触及的金属零件之间绝缘电阻,在接近工作温度时应不低于7兆欧。

2、使用前,须检查各接线柱是否牢固,接地线必须可靠牢固。
3、检查电源电压是否与额定电压相符,不能超过或低于额定电压10%的电源上使用。
4、使用本泵时,切勿有损电线,避免水、油进入电机、开关、电器部位。
5、禁止在含有易燃和腐蚀性气体条件下工作,以保证安全生产及各电气原件的正常工作。
6、使用中如发现有异常杂音时,应立即停机,检查原因,直至设法排除后方可继续使用。
7、本泵不宜空运转,使用时吸液完毕立即停泵,因本泵电机空载速可达10000转/分立左右,否则将会磨坏,万向节叶轮,严重时会损坏泵管。
8、调换电刷:电刷磨损到不能使用时应立即调换,否则会损坏换向器,严重会烧坏电机。
9、电动抽液泵应定期检查,不般至少三个月检查一次,经常使用的应每月检修一次,检修时应该全部拆开,消除内部积尘、油污。如果换向器上积碳过多可用酒精擦洗换向器表面。如有损坏零件,应调换相同零件。
10、不用时请放置在干燥、清洁没有腐蚀性气体的环境中。

电动油桶泵随机备件
1、电刷一付
2、万向节一套

性能参数



产品 名称

规格    型号

流量 m3/h

扬程   m

转速r/min

功率  KW

口径  mm

泵体  材质

备注

电动抽液泵|电动油桶泵

SB-1

7.8

7.5

10000

1.1

50/25

不锈钢

塑料叶轮及出口

SB-1-2

7.8

7.5

10000

1.1

50/25

不锈钢

整体不锈钢

SB-1-1

6.6

7.5

10000

0.88

50/25

不锈钢

塑料叶轮及出口

SB-1-3

6.6

7.5

10000

0.88

50/25

不锈钢

整体不锈钢

SB-2

7.8

7.5

10000

1.1

50/25

铝合金

塑料叶轮及出口

SB-2-1

6.6

7.5

10000

0.88

50/25

铝合金

塑料叶轮及出口

SB-3

9

10

12000

0.88

50/25

不锈钢

BT4隔爆塑料叶轮

SB-3-1

9

10

12000

0.88

50/25

不锈钢

BT4隔爆整体不锈钢

SB-3-316L

3-6-9

10

12000

0.88

50/25

316L

BT4隔爆无轴封设计

SB-3-RPP

3-6-9

10

12000

0.88

50/25

塑料

BT4隔爆无轴封设计

SB-4

9

10

12000

0.88

50/25

铝合金

BT4隔爆

SB-5-PP-1

0.6

1.5

5600

0.12

32/20

塑料

无刷电机

SB-5-SS-1

0.6

1.5

5600

0.12

32/20

不锈钢

无刷电机

SB-6

6

7

8000

0.55

41/25

不锈钢

整体不锈钢

SB-7

6

7

8000

0.55

41/25

不锈钢

塑料叶轮及出口

SB-8

6

7

8000

0.55

41/25

铝合金

塑料叶轮及出口

SB-9-PP-1

1.2

2.5

5600

0.37

50/25

塑料

无刷电机

SB-9-PP-2

2

5

5600

0.37

50/25

塑料

无刷电机

SB-9-SS-1

0.9

2.5

5600

0.37

45/25

不锈钢

无刷电机

SB-9-SS-2

0.6

4

5600

0.37

41/25

不锈钢

无刷电机

SB-9-SS-3

1.2

2

5600

0.37

50/25

不锈钢

无刷电机输送高粘度

油桶泵

JK-3B

2.4

0-3

2850

0.12

55/20

铝合金

普通2级电机

JK-3B G

2.4-3

0-6

2850

0.18

55/20

铝合金

普通2级电机

JK-3B P

2.4

0-3

2850

0.12

55/20

不锈钢

普通2级电机

JK-3B P G

2.4-3

0-6

2850

0.18

55/20

不锈钢

普通2级电机

防爆电动油泵

YBYB-40

2.4

0-3

2850

0.12

55/20

铝合金

隔爆2级电机

YBYB-40 G

2.4-3

0-6

2850

0.18

55/20

铝合金

隔爆2级电机

YBYB-40 P

2.4

0-3

2850

0.12

55/20

不锈钢

隔爆2级电机

YBYB-40PG

2.4-3

0-6

2850

0.18

55/20

不锈钢

隔爆2级电机

气动插桶泵

FY0.8T

0.8

100



气源

51/32

不锈钢



FY1.2T-1

1.2

100

气源

60/32

不锈钢



FY1.2T-2

1.2

100

气源

55/32

不锈钢

标准200L桶螺纹接口

FY3.2T-1

3.2

100

气源

72/38

不锈钢

可输送粘度12CPS

FY3.2T-2

3.2

100

气源

55/38

不锈钢

标准200L桶螺纹接口

FY5.0T

5.0

100

气源

88/50

不锈钢



 摇泵

SH-PP

2.4

12

手摇

32/20

聚丙烯



SH-SS

2.4

12

手摇

32/20

钢管
