IHG型立式化工管道离心泵

一、IHG型立式化工管道离心泵:
立申牌IHG型立式单级单吸化工泵,是在ISG技术的基础上,立申泵业自行研究开发的新一代节能、环保立式离心泵。该系列泵性能优、可靠性高、

目录

概述

 一、IHG型立式化工管道离心泵
      立申牌IHG型立式单级单吸化工泵,是在ISG技术的基础上,立申泵业自行研究开发的新一代节能、环保立式离心泵。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观,具有行业领先水平。

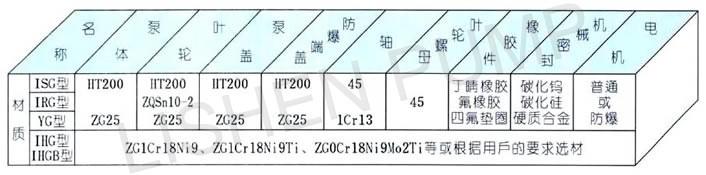

二、IHG型立式化工管道离心泵结构材料图:

三、IHG型立式化工管道离心泵产品特点:
运行平稳:泵轴的绝对同心度及叶轮优异的动静平衡,保证平稳运行,绝无振动。
滴水不漏:不同材质的硬质合金密封,保证了不同介质输送均无泄漏。
噪音低:两个低噪音轴承支撑下的水泵,运转平稳,除电机微弱声响,基本无噪音。
故障率低:结构简单合理,关键部分采用国际一流品质;配套,整机无故障工作时间大大提高。
维修方便:更换密封、轴承,简易方便。
占地更省:出口可向左、向右、向上三个方向,便于管道布置安装,节省空间。
二、IHG型立式化工管道离心泵用途:
IHG型立式单级单吸化工泵,供输送不含固体颗粒,具有腐蚀性,粘度类似于水的液体,适用于石油、化工、冶金、电力、造纸、食口制药等部门,使用温度为-20℃~+105℃。
四、IHG型立式化工管道离心泵工作条件:
1、吸入压力≤1.6MPa,或泵系统最高工作压力 ≤1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa,订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应 在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃,相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。
注:如使用介质为带有细小颗粒,请在订货时注明,以便厂家采用耐磨式机械密封。

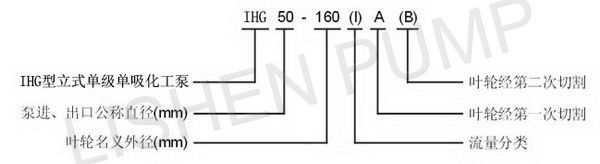

五、IHG型立式化工管道离心泵型号意义:

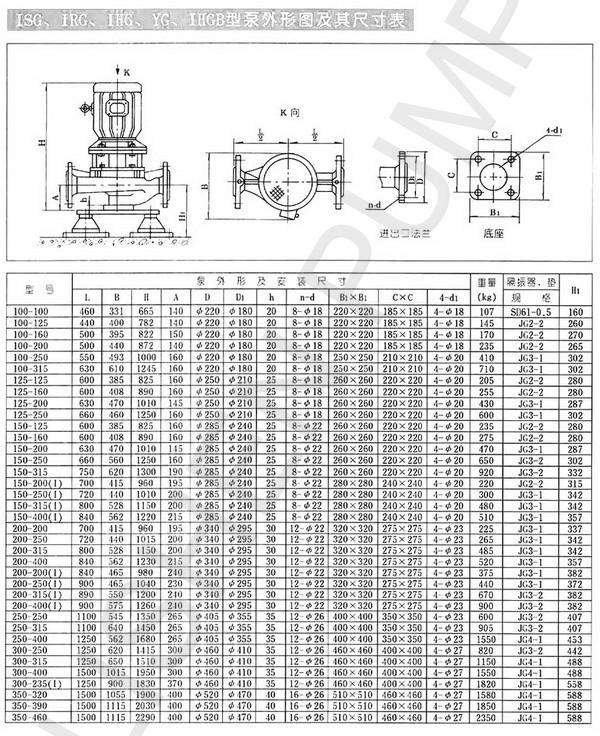

安装尺寸表

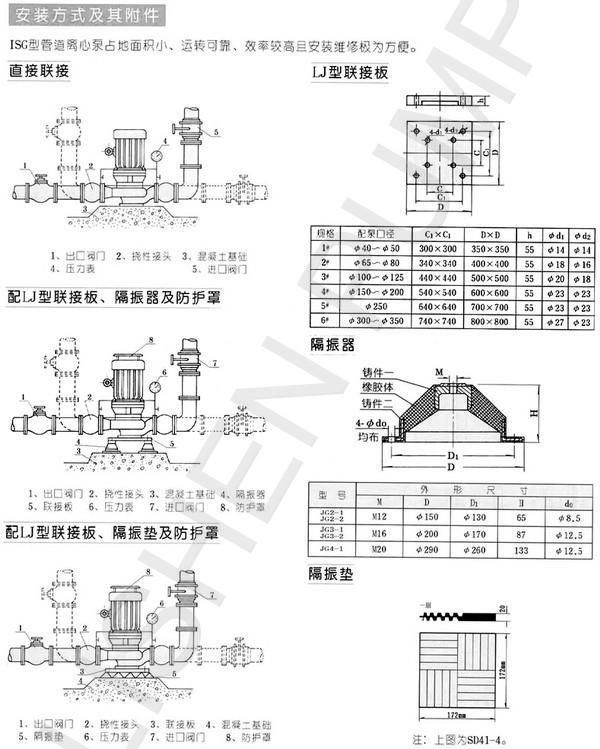

安装方式

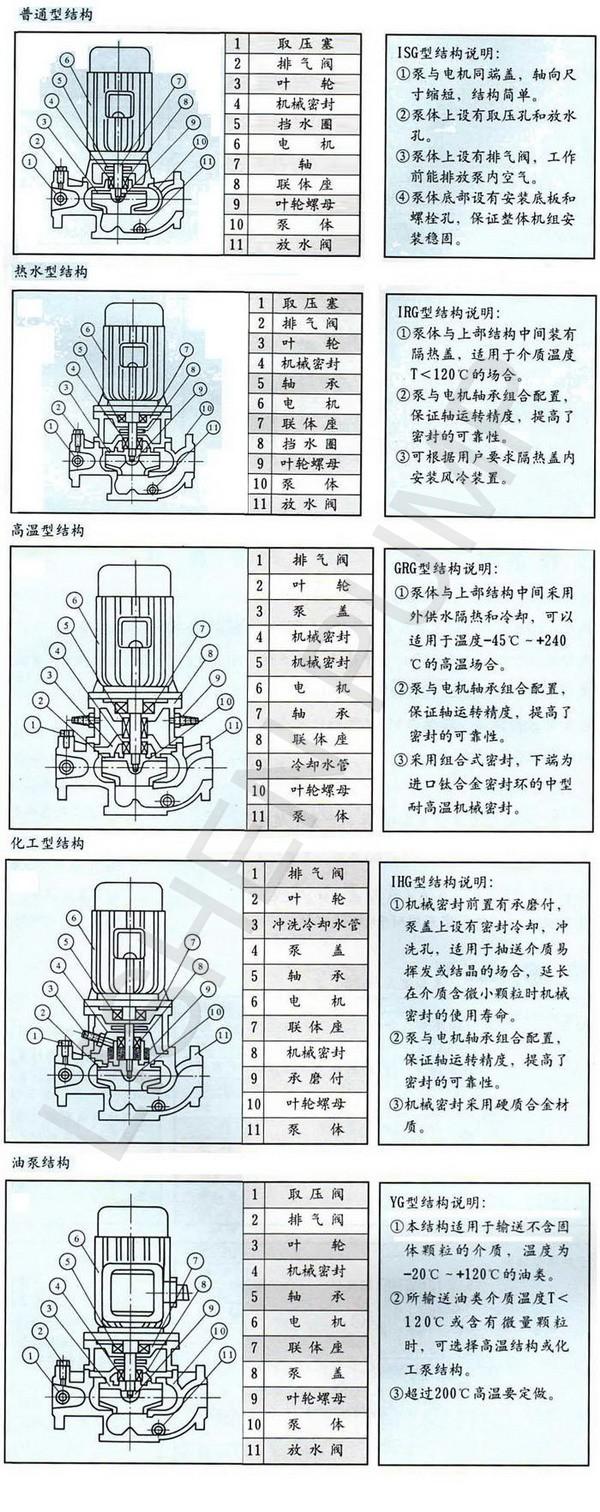

结构图

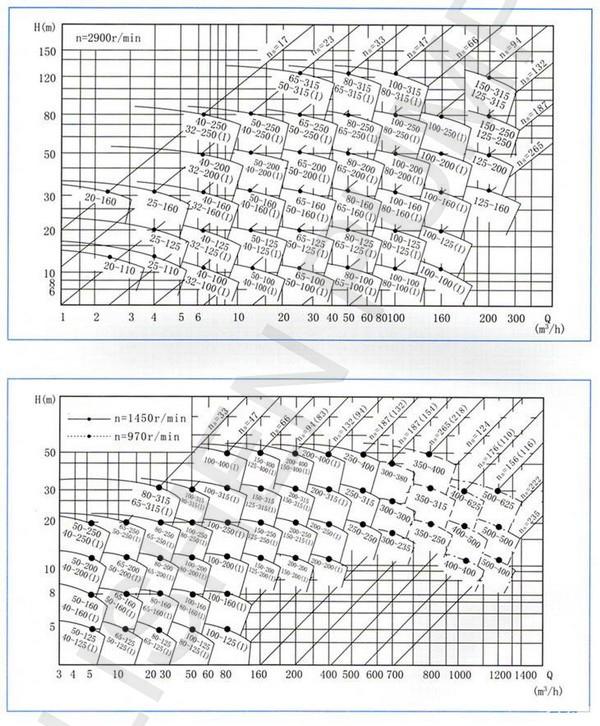

性能曲线
