XZ型旋片式真空泵

一、什么是立申XZ型旋片式真空泵:
立申泵业生产的XZ型单级油循环旋片式真空泵采用了全新的设计和工艺,使立申公司的产品不但能耗低、噪音声小、耐用性高,而且对环境保护

目录

概述

 一、什么是立申XZ型旋片式真空泵:
      立申泵业生产的XZ型单级油循环旋片式真空泵采用了全新的设计和工艺,使立申公司的产品不但能耗低、噪音声小、耐用性高,而且对环境保护及被抽气体的污染作出体贴的设计。优秀的设计和卓越的制造,能给您带来更多的方便。
     XZ型单级油循环旋片式真空泵是用来对密封容器抽除气体而获得真空的基本设备,特别适用于制冷维修(制冷剂为F12、G22、R134a系统抽真空)、印刷机械、医疗器械,真空包装、气体分析、热塑成形等行业的抽气作业,同时可作为各类高真空设备的前级泵使用。
二、XZ型旋片式真空泵维护和保养:
1.当泵不工作时(停放)进气口要堵上,防止杂物尘埃进入泵内。
2.当泵工作一段时间后,要检查泵油是否还处在油标的中点上,如不足,要进行添油,如发现泵油被分解或有杂物时,也应换油。
3.要正常保持泵的清洁,防止杂物进入泵内,泵长时间的使用后,泵油变脏,必须更换泵油,更换时旋下防油螺钉,将脏油放完后再拧紧放油螺钉,加入清洁的真空泵油至油标中线。
4.泵在工作期间,如发现真空度不正常时,要进行拆修。但需要在有一定经验的人员指导下进行。

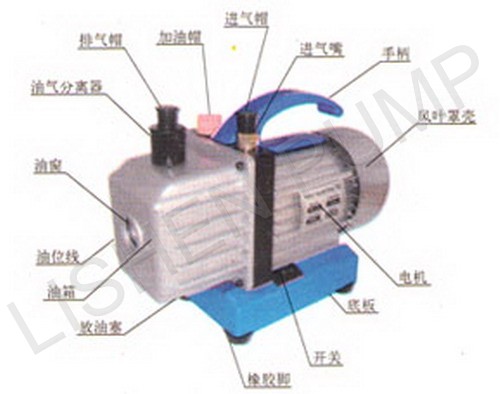

结构图



产品特点

 1.铝合金电机机壳
XZ型单级油循环旋片式真空泵电机采用铝合金外壳,具有较高的散热效率,能保证长时间连续的正常运行,并具有较好的外观质量。
2.使用防震橡胶机脚,减少震动力噪音。
3.大起动力矩
XZ型单级油循环旋片式真空泵针对低温及低电压环境作特殊设计,保证在冬季环境温度较(≥-5℃)低电压(≥180V)情况下正常起动。
4.环境设计
油箱作隔层处理,并在排气口上设置油气分离装置,无喷油并减少油雾污染。
5.防返油设计
进气通道作特殊设计,能防止停泵后泵油返流而污染被抽容器及管路。
6.整体化设计
电机与泵采用整体化设计,更为紧凑轻巧合理。

操作规程

 1.检查泵的极限真空压力,我们所标的极限真空压力是根限分压力,应以压缩式水银真空计为准(国家标准所规定)。其他真空计都是测量气体与蒸气分压的总和,故比只能作为参考。
2.该泵是用单相电源,接通电源,泵即可工作,但不宜长时间的大排气。排气完了要给泵内放入气,使泵内各部位保持平衡。
3.查看油位,以停泵时注油至油标中心为宜。过低对排气阀不能起油封作用,影响真空泵度。过高会使泵油随着排气口向外喷溅,运转时油位有所升高,属正常现象,油应以规定牌号的清洁真空泵油,油宜经过滤,以免杂物进入,堵塞油孔。

性能参数





XZ-0.5A

XZ-1A

XZ-1.5A

XZ-2A

XZ-4A

额定电源

220V50Hz

220V50Hz

220V50Hz

220V50Hz

220V50Hz

抽气速率(cfm

1

2

3

4

8

极限压力(Pa)

10

10

10

10

10

电机转速(r/min)

1440

1440

1440

1440

1440

功率(w)

90

120

180

250

370

加油量(ml)

160

220

220

300

300

重量(kg)

6.7

6.85

7.2

11

16

进气口径(mm)

Φ6

Φ6

Φ6

Φ9

Φ9

进气口连接螺纹

M12×1.25

M12×1.25

M12×1.25

M16×1.5

M16×1.5


注:CFM是一种流量单位
cubic feet per minute 立方英尺每分钟
1CFM=28.3185 L/MIN=0.028CMM
CMM是常用中制流量单位,立方米每分钟
