CQF工程塑料磁力泵

一、产品概述: CQF型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的新产品,设计合理,工艺先进,具有全密封,无泄漏,耐腐蚀的特点,其性能达到国外同类产品的先进水

目录

概述

 一、产品概述:

   CQF型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的新产品,设计合理,工艺先进,具有全密封,无泄漏,耐腐蚀的特点,其性能达到国外同类产品的先进水平。

 二、主要特点:

    CQF磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵的机械密封无法避免的跑,冒,滴之蔽病,磁力泵选用耐腐蚀,钢玉陶磁,增强聚丙稀作为制造材料,因此它具有良好的抗腐蚀性能,并可以使实输送介质免受污染。

产品用途

 CQF磁力泵结构紧凑,外型美观,体积小,躁声低,运行可靠,使用维修方便。可广泛用于化工,制药,石油,电镀,食品,电影照相洗印,科研机构,国防工业等单位抽送酸,碱液,油类稀有贵重液,毒液,挥发性液体,以及循环水设备配套,过率机配套。特别是易漏,易燃,易爆液体的抽送。防爆电动机选用此泵则更为理想。

结构简图



1
泵 壳
2
静 环
3
动 环
4
叶 轮
5
密封圈
6
隔 板
7
隔离套
8
外磁钢总成
9
内磁钢总成
10
泵 轴
11
轴 套
12
联接架
13
电 机

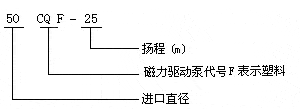

型号意义



性能参数



型号

口径

流量 (m3/h)

扬程 (m)

电机功率 (kW)

电 压
(V)

材 质

进口(mm)

出口(mm)

10CQF-3

10

8

0.9

3

0.01

220

14CQF-5

14

10

1.2

5

0.12

220/380

16CQF-8

15

15

1.8

8

0.12

220/380

20CQF-12

25

18

3

12

0.37

220/380

25CQF-15

25

20

5.4

15

1.1

380

32CQF-15

32

25

6.5

15

1.1

380

32CQF-25

32

25

4.8

25

1.1

380

40CQF-20

40

32

10.8

20

2.2

380

50CQF-25

50

40

14.4

25

3

380

50CQF-32

50

40

12.5

32

3

380

65CQF-25

65

50

25

25

4

380

65CQF-32

65

50

25

32

5.5

380

:表中16CQF-8---65CQF-32都可配防爆电机
