GW型立式管道排污泵

一、产品概述 GW型无堵塞管道排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动

目录

概述

 一、产品概述

   GW型无堵塞管道排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。
该系列泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

二、产品特点

1、泵与电机直联同轴,属机电一体化产品,结构紧凑,性能稳定。

2、大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。

3、设计合理,配套电机合理,效率高,噪音低,节能效果显著。

4、机械密封采用硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。

5、泵为立式结构,进出口中心线在同一水平线上,且进出口法兰规格相同,安装拆卸十分方便。

6、占地面积小,无需建机房,可节省大量基建费用;在电机风叶端加上防护罩,整机可置于室外工作。

三、主要用途:

   GW型无堵塞管道排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物,也司用于抽送清水及带腐蚀性介质。

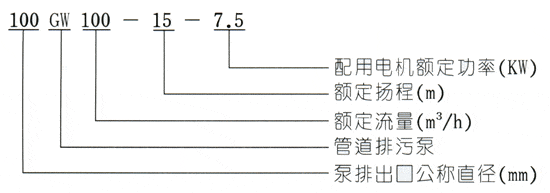

型号意义



性能参数



型    号

口径

流量

扬程

功率

转速

效率

mm

m3/h

m

KW

r/min

%

1

25 GW8-22-1.1

25

8

22

1.1

2900

38.5

2

32 GW12-15-1.1

32

12

15

1.1

2900

40

3

40 GW15-15-1.5

40

15

15

1.5

2900

45.1

4

40 GW15-30-2.2

40

15

30

2.2

2900

48

5

50 GW20-7-0.75

50

20

7

0.75

2900

54

6

50 GW10-10-0.75

50

10

10

0.75

2900

56

7

50 GW20-15-1.5

50

20

15

1.5

2900

55

8

50 GW15-25-2.2

50

15

25

2.2

2900

56

9

50 GW25-20-2.2

50

25

20

2.2

2900

56

10

50 GW18-30-3

50

18

30

3

2900

58

11

50 GW25-32-5.5

50

25

32

5.5

2900

53

12

50 GW20-40-7.5

50

20

40

7.5

2900

55

13

65 GW25-15-2.2

65

25

15

2.2

2900

52

14

65 GW37-13-3

65

37

13

3

2900

55

15

65 GW25-30-4

65

25

30

4

2900

58

16

65 GW30-40-7.5

65

30

40

7.5

2900

56

17

65 GW35-50-11

65

35

50

11

2900

60

18

65 GW35-60-15

65

35

60

15

2900

63

19

80 GW40-7-2.2

80

40

7

2.2

1450

52

20

80 GW43-13-3

80

43

13

3

2900

50

21

80 GW40-15-4

80

40

15

4

2900

57

22

80 GW65-25-7.5

80

65

25

7.5

2900

56

23

100 GW80-10-4

100

80

10

4

1450

62

24

100 GW110-10-5.5

100

110

10

5.5

1450

66

25

100 GW100-15-7.5

100

100

15

7.5

1450

67

26

100 GW80-20-7.5

100

80

20

7.5

1450

68

27

100 GW100-25-11

100

100

25

11

1450

65

28

100 GW100-30-15

100

100

30

15

1450

66

29

100 YW100-35-18.5

100

100

35

18.5

1450

65

30

125 GW100-15-11

125

100

15

11

1450

62

31

125 GW130-20-15

125

130

20

15

1450

63

32

150 GW145-9-7.5

150

145

9

7.5

1450

63

33

150 GW180-15-15

150

180

15

15

1450

65

34

150 GW180-20-18.5

150

180

20

18.5

1450

75

35

150 GW180-25-22

150

180

25

22

1450

76

36

150 GW130-30-22

150

130

30

22

1450

75

37

150 GW180-30-30

150

180

30

30

1450

73

38

150 GW200-30-37

150

200

30

37

1450

70

39

150 GW160-45-37

150

160

37

37

1450

70

40

200 GW300-7-11

200

300

7

11

980

73

41

200 GW250-11-15

200

250

11

15

980

74

42

200 GW250-15-18.5

200

250

15

18.5

1450

72

43

200 GW400-10-22

200

400

10

22

1450

76

44

200 GW400-13-30

200

400

13

30

1450

73

45

200 GW300-15-22

200

300

15

22

1450

73

46

200 GW250-22-30

200

250

22

30

1450

71

47

200 GW350-25-37

200

350

25

37

1450

75

48

200 GW400-30-55

200

400

30

55

1450

70

49

250 GW600-9-30

250

600

9

30

980

74

50

250 GW600-12-37

250

600

12

37

1450

78

51

250 GW600-15-55

250

600

15

55

1450

75

52

250 GW600-20-55

250

600

20

55

1450

73

53

300 GW500-15-45

300

500

15

45

980

70

54

300 GW800-15-55

300

800

15

55

980

73

55

300 GW600-20-55

300

600

20

55

980

75

56

300 GW800-20-75

300

800

20

75

980

78

57

300 GW950-20-90

300

950

20

90

980

80

58

300 GW1000-25-110

300

1000

25

110

980

82

59

350 GW1100-10-55

350

1100

10

55

980

84.5

60

350 GW1500-15-90

350

1500

15

90

980

82.5

61

350 GW1200-18-90

350

1200

18

90

980

83.1

62

350 GW1100-28-132

350

1100

28

132

740

83.2

63

350 GW1000-36-160

350

1000

36

160

740

78.5

64

400 GW2000-15-132

400

2000

15

132

740

85.5

65

400 GW1700-22-160

400

1700

22

160

740

82.1

66

400 GW1500-26-160

400

1500

26

160

740

83.5

67

400 GW1700-30-200

400

1700

30

200

740

83.5

68

400 GW1800-32-250

400

1800

32

250

740

82.1

69

500 GW2500-10-110

500

2500

10

110

740

82

70

500 GW2600-15-160

500

2600

15

160

740

83

71

500 GW2400-22-220

500

2400

22

220

740

84

72

500GW2600-24-250

500

2600

24

250

740

82
