ZW型自吸排污泵

一、产品概述: ZW型自吸式无堵塞排污泵,是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能,借鉴国外同类产品之优点,研制而成的集自吸及排污于一身的新型泵种。既可象

目录

概述

 一、产品概述:

    ZW型自吸式无堵塞排污泵,是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能,借鉴国外同类产品之优点,研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀,不需灌引水,又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体,完全减轻人力的劳动强度,而且安装使用方便,极少维修,性能达到国际先进水平,具有广阔的应用市场和发展前景

本司产品全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。


二、适用范围:

适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。

三、产品优点:

1、排污能力强:特殊的叶轮防堵设计,确保了泵高效且无堵塞。

2、高效节能:采用优秀水力模型,效率比一般自吸泵高3~5%。

3、自吸性能好:自吸高度比一般自吸泵高1米,且自吸时间更短。

技术参数



流量:5-800m3/h;

扬程:12-60m;

电机功率:2.2-55KW;

转速:1450-2900r/min;

口径:φ25-φ300;

介质温度:≤100℃;

自吸高度:4.5-6.0m。

结构简图



序号
部件名称
序号
部件名称
1
进口接管
5
叶轮
2
进口单向阀
6
机械密封
3
出水接管
7
轴承座
4
泵体
8
泵轴

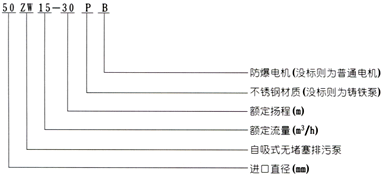

型号意义



性能参数





型号
流量Q
(m3/h)
扬程
(m)
电机功率
(KW)
转速
(r/min)
25ZW8-15
8
15
1.5
2900
32ZW10-20
10
20
2.2
2900
32ZW20-12
20
12
2.2
2900
40ZW20-12
20
12
2.2
2900
40ZW10-20
10
20
2.2
2900
40ZW15-30
15
30
3
2900
50ZW10-20
10
20
2.2
2900
50ZW20-12
20
12
2.2
2900
50ZW15-30
15
30
3
2900
65ZW30-18
30
18
4
1450
65ZW20-30
20
30
5.5
2900
65ZW15-30
15
30
3
2900
65ZW20-14
20
14
2.2
2900
65ZW25-40
25
40
7.5
2900
65ZW30-50
30
50
11
2900
80ZW40-16
40
16
4
1450
80ZW40-50
40
50
18.5
2900
80ZW65-25
65
25
7.5
2900
80ZW80-35
80
35
15
2900
80ZW50-60
50
60
22
2900
100ZW100-15
100
15
7.5
1450
100ZW80-20
80
20
7.5
1450
100ZW100-20
100
20
11
1450
100ZW100-30
100
30
22
2900
100ZW80-60
80
60
37
2900
100ZW80-80
80
80
45
2900
125ZW120-20
120
20
15
1450
125ZW200-15
200
15
15
1450
150ZW200-15
200
15
15
1450
150ZW250-25
250
25
45
2900
200ZW280-14
280
14
22
1450
200ZW300-18
300
18
37
1450
200ZW280-28
280
28
55
1450
250ZW420-20
420
20
55
1450
300ZW800-14
800
14
55
1450
