CQG型耐高温磁力泵

立申牌CQG型耐高温磁力驱动泵(耐温≤250℃)(简称磁力泵)通常由电机,磁力偶合器水冷却装置和耐腐蚀离心泵四大部分组成,其主要特点是利用磁力偶合器传递动力,完全无泄漏。当电

目录

概述

 立申牌CQG型耐高温磁力驱动泵(耐温≤250℃)(简称磁力泵)通常由电机,磁力偶合器水冷却装置和耐腐蚀离心泵四大部分组成,其主要特点是利用磁力偶合器传递动力,完全无泄漏。当电动机带动磁力偶合器的外磁钢旋转时,磁力线穿过了间隙和隔离套,作用与内磁钢上,使泵转子与电动机同步旋转,无机械接触地传递扭矩。在泵的动力输入端,由于液体被封闭在静止的隔离套内,没有动密封因而无泄漏,磁力偶合器的磁性材料采用了高温介质而保持强大的磁力扭矩。在电机与磁力偶合器之间加装了水冷却装置,防止泵送高温介质之热量传导至电机。以保持电机的正常运转,从而达到无泄露输送高温介质。

CQG型高温磁力泵的过流部件根据需要可分别采用304、304l、302、321、316、316l、ub6、cd4mcu、钛合金、镍基合金等耐腐蚀材料。 高温磁力泵是全国联合设计开发的新型完全无泄漏耐腐蚀泵,其技术经济指标接近国外同类产品水平,其型式、基本参数及技术性能符合jb/t7742-95《小型磁力传动离心泵》的标准要求主要用途及适用环境。

产品用途

  CQG型耐高温磁力驱动泵用在石油精制、石油化工和化学工业及其它地方输送特殊的石油、印染原料及其高温介质。

主要特点

 CQG型耐高温磁力驱动泵的设计具有可靠性高、使用寿命长、通用化程度高的特点,磁力驱动泵又称无轴封泵,它以静密封取代动密封,使泵的过流部件完全处于密封状态,因采用磁力联轴器传动,所以能代替原机械泵机械密封一直解决不了的跑、冒、滴、漏之弊病。

无轴封泵是唯一的泄漏量为零的泵,因为该种泵无轴封。

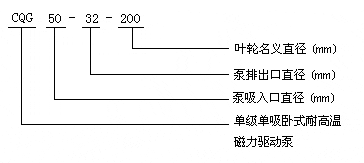

型号意义



性能参数表



型号 口径 扬程
(m)
流量 电机功率
(KW)
转速
(r/min)
电压
(V)
吸程
(m)
进口
(mm)
出口(mm) (L/min)
14CQG-5 14 10 5 20 1.2 0.12 2900 380/220 3
16CQG-8 16 12 8 25 1.5 0.18 380/220 3
20CQG-12 20 14 12 50 3 0.37 380/220 4
25CQG-15 25 20 15 110 6.6 1.1 380 4
32CQG-15 32 25 15 110 6.6 1.1 4
32CQG-25 32 25 25 110 6.6 1.1 4
40CQG-20 40 32 20 180 10.8 2.2 6
50CQG-25 50 40 25 240 14.4 4 6
50CQG-40 50 40 40 220 13.2 4 6
50CQG-50 50 40 50 130 7.8 5.5 6
65CQG-25 65 50 25 280 16.8 5.5 6
65CQG-35 65 50 35 450 27 7.5 6
80CQG-35 80 65 35 850 51 11 6
80CQG-50 80 65 50 850 51 15 6
