DBY型电动隔膜泵(摆线)

一、DBY型摆线型电动隔膜泵产品概述:
立申公司研制开发的DBY摆线型电动隔膜泵,采用XLD系列摆线针轮减速机传动动力,电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取

目录

概述

 一、DBY型摆线型电动隔膜泵产品概述:
   立申公司研制开发的DBY摆线型电动隔膜泵,采用XLD系列摆线针轮减速机传动动力,电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤4kgf/cm2的场合。
二、DBY型摆线型电动隔膜泵主要用途:
1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。.
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。
三、DBY型摆线型电动隔膜泵技术参数:
流量:0-20m3/h;
扬程:30m;
功率:0.37-4kw;
转速:1450r/min;
口径:10-100mm;
温度:-15-+150℃;
自吸高度:5-7m。
四、DBY型摆线型电动隔膜泵如何选择膜片:
     DBY摆线型电动隔膜泵的主要配件是隔膜.正确选用隔膜可以达到事半功倍的目的,用户订货时须注明输送介质的性质,以便出厂时配备不同隔膜,一般隔膜有下列几种:
1.丁晴隔膜;主要用于耐油场合。
2.氯丁橡胶5031#本单位特制,主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021#本单位特制,主要用于高温150℃:耐甲笨耐腐蚀。但价格比其它隔膜高。
4.食品橡胶,专用于食品饮料的输送。

使用注意事项

 1DBY摆线型电动隔膜泵出口严禁安装阀门,如必需装阀门;要在出口安装安全阀门,工作压力不得超过4公斤,以免造成损失。
2.应及时加油,保持润滑系统正常运转。
3.电动隔膜泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时,使用后应及时清洗排净泵内积物,以免再开时损坏。

DBY型摆线型电动隔膜泵工作原理图:

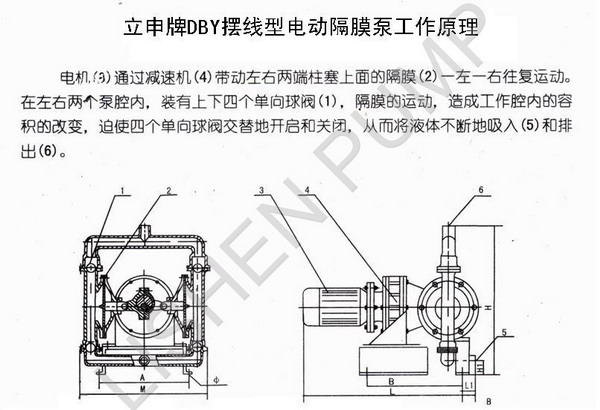

DBY摆线型电动隔膜泵工作原理 DBY型摆线型电动隔膜泵电机(3)通过减速机(4)带动左右两端柱塞上的隔膜(2)一左一右往复运动。在左右两个泵腔内,装有上下四个单向球阀交替地开启和关闭,从而将液体不断的吸入(5)和排出(6)。
DBY型摆线型电动隔膜泵应用实例:
1、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油,仓库隔板之间至少要剩余50t油,若用排量较大的隔腆泵,可以收到很好的效果。
2、油罐清底,尽管有垫水法抽油,也不能保证将油抽净,表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例,每次大约损耗1-1.5t油。对于有低位脱水槽的油罐,虽可将剩下的油和水排放到含油污水处理场回收,但是挥发的油品在输送过程中大都挥发殆尽,且污染环境。
3、临时倒罐、装卸车和油品采样,炼油生产调度过程中,油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时,用隔膜泵接临时管线可以迅速方便地完成此项任务。
4、陶瓷行业:用该泵抽吸釉浆,并可用于向压滤机送压。
5、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,否则会形成酸性腐蚀设备。
6、污水处理场和污泥池的清扫污水处理场的污泥池,常常聚积大量的油泥和淤沙,需要清扫,采用隔膜泵抽吸灵活、方便省工、省力、省时。
7、下水井、暗沟排除渍水、污油在下水井管道,阀门及暗沟检修时,需要排除渍水和污油。用潜水泵虽可抽尽溃水,但往往这些地方都远离电源,很不方便。使用隔膜泵则可采用压縮气瓶作动力,回收污油,排泄溃水。
8.此外,DBY型电动气动隔膜泵应用于环烷酸精制转料,装车亚硫酸纳液体输送,苯类原料装卸车等方面都有它自己的优势。
9、液化气泵房和化验室排渍水,由于这些地方地势较低,又是一级防火区,采用DBY型电动气动隔膜泵排渍水比较安全,比用水抽子、汽抽子效率高出好多倍。

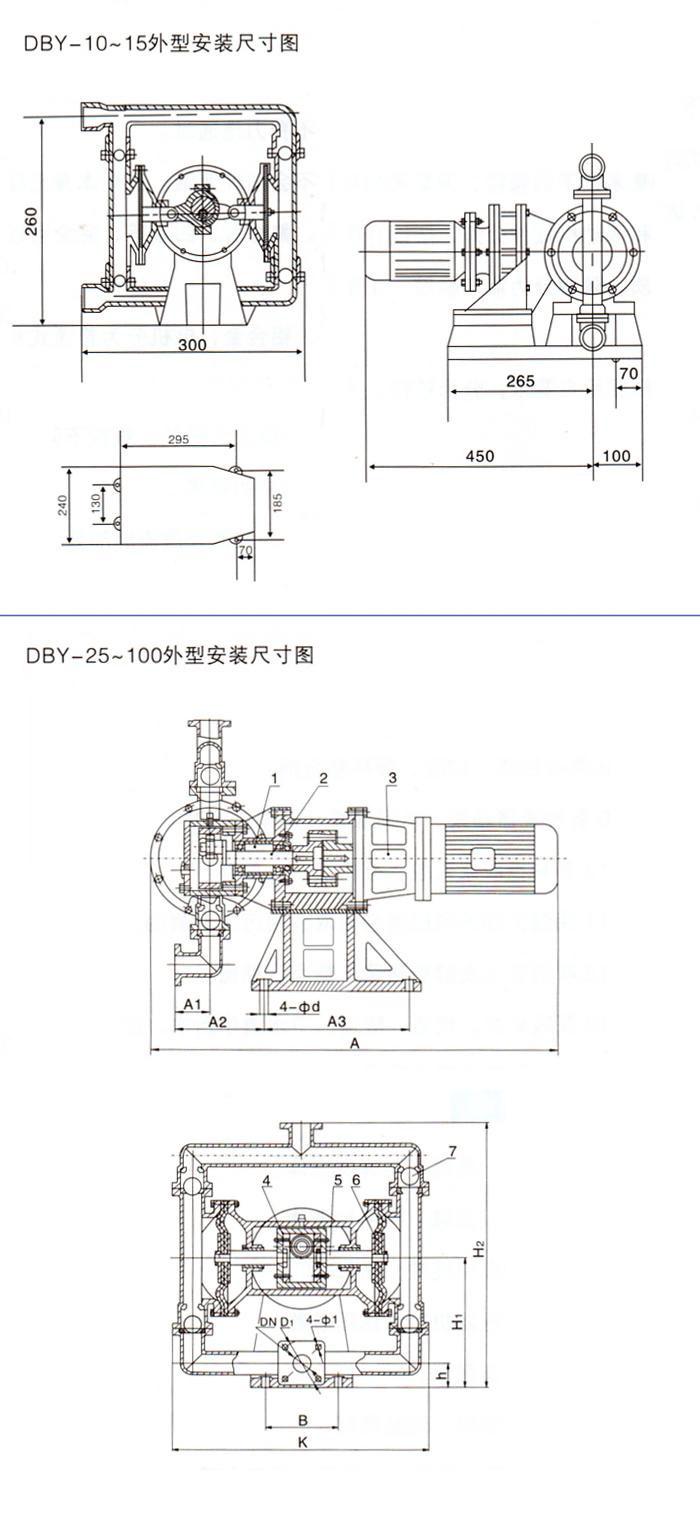

安装尺寸图




型号 A A1 A2 A3 B K DN D1 φ1 φd h H1 H2
DBY-25 900 75 160 300 180 550 25 75 11 17.5 110 315 620
DBY-40 900 75 160 300 180 550 40 100 14 17.5 110 315 620
DBY-50 960 140 250 370 240 550 50 110 14 17.5 85 360 820
DBY-65 960 140 250 370 240 550 65 130 14 17.5 85 360 820
DBY-80 900 110 0 700 390 800 80 150 17.5 17.5 130 470 980
DBY-100 900 110 0 700 390 800 100 150 17.5 17.5 130 470 980





型号意义

 隔膜泵型号意义

DBY – 40

DBY - 电动隔膜泵;

40 - 进出口直径(mm)

性能参数



型号

流量
m3/h)

扬程
(m)

吸程
(m)

配备功率
(KW)

泵体材料

配备减速机
型号

铸铁

铝合金

不锈钢

衬胶

DBY-10

0.5

40

3

0.55

/

XLD3-35

DBY-15

0.75

40

3

0.55

/

XLD3-35

DBY-20

2.5

40

3

2.2

/

XLD3-35

DBY-25

3.5

40

4

2.2

XLD3-35

DBY-32

4

40

4

2.2

XLD3-35

DBY-40

4.5

40

4

2.2

XLD3-35

DBY-50

6.5

40

4.5

3

XLD3-35

DBY-65

8

40

4.5

3

XLD3-35

DBY-80

16

40

5

5.5

/

XLF5-35

DBY-100

20

40

5

5.5

/

XLD5-35
