GB-S型精密隔膜计量泵

GB-S型精密隔膜式计量泵传动箱部件是由弓型连杆凸轮机构、行程调节机构和速比蜗轮机构组成;通过旋转调节手轮来实行高调节行程,从面改变膜片伸缩距离来达到改变流量的目的。

目录

概述

 GB-S型精密计量泵|计量泵:
一、GB-S系列精密计量泵性能指标:
计量范围:0-3000L/H(单头最大为1500L/H)
压力范围:0-0.4MPa
驱动方式:电机驱动
控制方式:手动、自动控制(可接收4-20mA信号来调节流量)
二、GB-S型精密隔膜计量泵优点:
1、计量泵在泵运行或停止时也可任意调节流量也可定量输出。
2、计量泵隔膜为多层复合结构压制而成,第一层超韧性Teflon耐酸薄膜,第二层EPDM弹性橡胶,第三层厚度3.mm SUS304支撑铁芯,第四层采用强化尼龙纤维补强,第五采用EPDM弹性橡胶完全包履,可有效提升隔膜使用寿命。
3、计量泵铸铝壳体,散热性能高,整体重量轻,适用各种酸碱药液,无毒无味。 4、计量泵采用双凸轮机构,性能配比优越,双头加药。
5、计量泵接触介质泵头为PVC、可选PTFE、及不锈钢材质。
6、计量泵性价比高,普遍适用于,压力要求不高的水处理行业。
三、
GB-S型精密隔膜式计量泵结构特点:
1、GB-S型精密隔膜式计量泵的结构:该泵的由电机、传动箱、缸体等三部份组成。
2、GB-S型精密隔膜式计量泵传动箱部件是由弓型连杆凸轮机构、行程调节机构和速比蜗轮机构组成;通过旋转调节手轮来实行高调节行程,从面改变膜片伸缩距离来达到改变流量的目的。
3、缸体部件是由泵头、吸入阀组、排出阀组、膜片各膜片底座等组成。
4、流量调节特性:泵的流量调节是靠旋转调节手轮,带动调节螺杆转动,从而改变挺杆间的间距,改变膜片在泵腔内移动行程来决定流量的大小。调节手轮的刻度决定膜片行程,精确率为95%.

材质及适用性

 GB-S型精密隔膜式计量泵材质及适用性:



泵头部位材料

工作条件

计量泵头: 聚氯乙烯、SUS304SUS316、聚四氟乙烯

环境温度: -30 ---90

计量阀: 聚氯乙烯、SUS304SUS316、聚四氟乙烯

电机: 二相、三相标准电机或防爆电机

阀球: 二氧化硅、SUS304SUS316、陶瓷

功率:0.75KW 1.1KW 1.5kw

密封: 聚四氟乙烯、聚氯乙烯

防护等级:IP54




工作原理

 GB-S型精密隔膜式计量泵工作原理:
     GB-S型精密隔膜式计量泵工作原理:电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动,由偏心轮带动挺杆在导筒内作往复运动。连同膜片,通过单向阀的作用使泵腔内逐渐形成真空,此时吸入阀关闭,排出阀打开,吸入液体;当液体膜片向前死点移动时,此时吸入阀关闭,液体在膜片的推动下排出。在泵通过调节一定的行程的往复顺还工作形成连续有压力、定量的排放液体。

性能参数

 GB-S型精密隔膜式计量泵性能参数:



流量

压力

冲次

进出口径

重量

 (L/H)

(MPa)

MIN-1

(KG)

GB-S 1200/0.3

1200

0.3

72

DN25

70

GB-S 1500/0.3

1500

0.3

72

DN25

GB-S 2000/0.3

2000

0.3

144

DN25

GB-S 2400/0.3

2400

0.3

144

DN40

GB-S 3000/0.3

3000

0.3

144

DN40

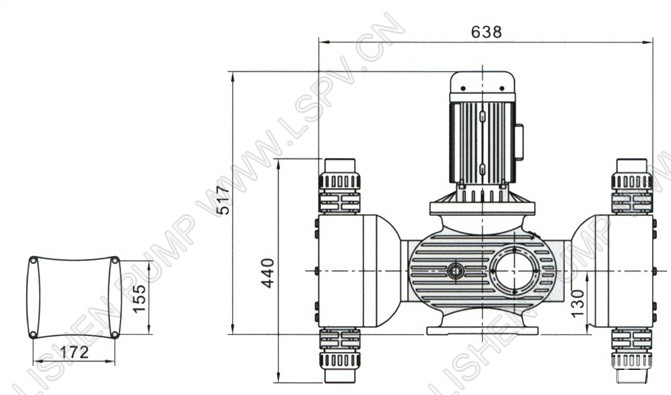

安装尺寸图
