CWB型磁力旋涡泵

CWB型磁力驱动旋涡泵(简称磁力旋涡泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点,其性能达到国

目录

概述

  CWB型磁力驱动旋涡泵(简称磁力旋涡泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理、工艺先进、具有全密封、无泄漏、低流量、高扬程、耐腐蚀的特点,其性能达到国外同类产品的先进水平。
磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、刚玉陶瓷,不锈钢等作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

产品特点

 1.高扬程.小流量.比转数一般小于40
2.结构简单.体积小.重量轻
3.具有自润滑回路.减小叶轮径向力
4.采用悬臂叶片.减小叶轮径向力
5.随输送介质介质黏度增加,泵的效率急剧下降,因而介质度因不大于5×10 -6 M 3/S。

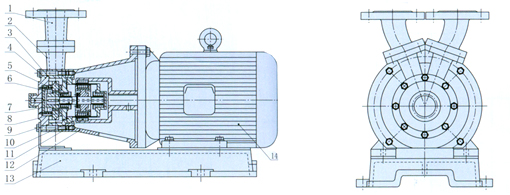

结构简图


1 进出口接管 2 泵壳 3 密封垫 4 泵盖组件 5 叶轮
6 轴承 7 8 止推环 9 隔离套 10 内磁组件
11 外磁组件 12 联接架 13 底板 14 电机

型号意义

 CWB型磁力旋涡泵型号意义:
例如:CWB25-25
25-泵进口直径(mm)
CWB-磁力驱动旋涡泵
25-工作扬程(m)

性能参数表



型  号
口径
流量 (m3/h)
扬程 (m)
电机功率 (kw)
电 压
(v)
材质
进口(mm)
出口(mm)
CWB20-20
20
20
0.72
20
0.75
380
CWB20-40
20
20
0.75
40
1.1
380
CWB20-65
20
20
0.72
65
2.2
380
CWB25-25
25
25
1.44
25
1.1
380
CWB25-40
25
25
1.44
40
5
380
CWB25-75
25
25
1.44
75
4
380
CWB32-30
32
32
2.88
30
2.2
380
CWB32-50
32
32
2.88
50
3
380
CWB32-75
32
32
2.88
75
7.5
380
CWB32-120
32
32
2.88
120
11
380
CWB40-40
40
40
5.4
40
4
380
CWB40-90
40
40
5.4
90
11
380
CWB50-45
50
50
9
45
7.5
380
CWB65-50
65
65
14.4
50
15
380
注:表中每个型号都可配防爆电机
